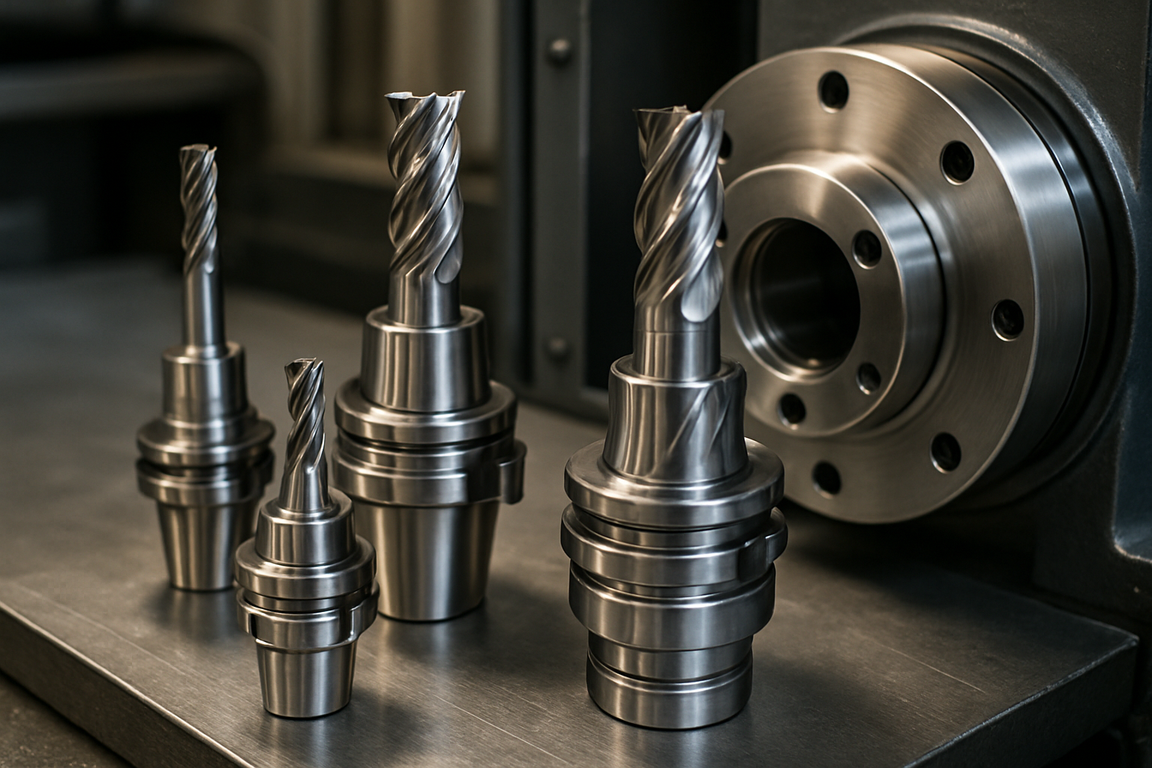

Инструментальная оснастка и патроны: как крепление влияет на точность и стойкость инструмента
Инструментальная оснастка и патроны определяют точность обработки не меньше самого станка: фреза 10 мм, зажатая с радиальным биением 20 мкм, режет металл двумя зубьями из четырёх и живёт вдвое-втрое меньше расчётного. Снизьте биение до 3-5 мкм – и стойкость вырастет в 1,5-2 раза, а шероховатость по Ra улучшится примерно на треть без единой правки режимов. Крепление – последнее звено цепи «шпиндель – патрон – инструмент».
Разбираем, чем цанговый патрон ER отличается от силового, гидрозажимного и термопатрона, как считается допустимый дисбаланс по классу G2.5, почему жёсткость падает как куб вылета и что делать с грязным конусом шпинделя.
Кратко: главное
- Радиальное биение – главный параметр крепления. Ориентиры на вылете 3xD: цанговый патрон ER – 10-20 мкм, силовой фрезерный – 10-15 мкм, гидрозажимной – 3-6 мкм, термопатрон – 3-5 мкм.
- Биение 10 мкм на четырёхзубой фрезе режет стойкость примерно вдвое. Нагрузка уходит на один-два зуба, кромка выкрашивается раньше срока.
- Баланс оснастки нужен от 8000-10000 об/мин. Класс G2.5 по ISO 1940-1: при 20000 об/мин допустимый дисбаланс сборки массой 1 кг – около 1,2 г·мм.
- Жёсткость падает как куб вылета. Вылет вдвое больше – отжим в 8 раз выше. Держите L/D в пределах 3-4.
- Чистый конус шпинделя – бесплатная точность. Стружка даёт 20-50 мкм биения и разбивает посадку.
Почему крепление важнее, чем кажется
Станок задаёт траекторию, а патрон – положение кромки относительно этой траектории. Обрабатывающий центр Metal-Tec держит позиционирование в пределах нескольких микрон, но если инструмент закреплён с биением 25 мкм, деталь получится с погрешностью, которую не исправят ни ШВП, ни линейки. Программа не знает, что фреза стоит криво: она ведёт ось шпинделя по идеальному контуру, а кромка описывает окружность большего радиуса.
Дальше вступает физика резания. При биении подача на зуб перестаёт быть равномерной: зуб, вынесенный дальше от оси, срезает толще, остальные – тоньше или скользят. Для четырёхзубой фрезы с подачей 0,05 мм/зуб и биением 20 мкм разброс толщины стружки доходит до 40%. Итог: локальный износ, микровыкрашивание, вибрация и обрыв фрезы там, где она должна была отработать смену.
Типы крепления инструмента и их реальные возможности
Цанговый патрон ER – самый распространённый вариант. Комплект цанг ER32 перекрывает диапазон 2-20 мм, смена инструмента – минута, стоит недорого. Расплата – точность: биение собранного узла обычно 10-20 мкм, у прецизионных цанг класса AA – 5-10 мкм. Момент затяжки гайки нормируется (для ER32 порядка 100-130 Н·м): недотяжка ведёт к провороту, перетяжка деформирует цангу. Сама цанга – расходник, после 200-300 циклов зажима биение растёт.
Силовой (фрезерный) патрон – цанга с усиленным корпусом или патрон с игольчатым роликовым механизмом под большой крутящий момент. Стихия – черновое фрезерование, глубина 3-5 мм и выше, концевые фрезы 12-25 мм. Момент в разы выше, чем у обычного ER, биение остаётся на уровне 10-15 мкм: для черновой обработки этого хватает.
Гидрозажимной патрон (гидропластовый) держит инструмент тонкостенной втулкой, которую распирает гидравлическая среда при завинчивании винта. Зажим равномерный по окружности, биение 3-6 мкм, масляная камера гасит колебания – это заметно на чистовых проходах и на нежёстких деталях. Ограничения: хвостовик нужен шлифованный по h6, момент ниже, чем у силового патрона.
Термозажим (термопатрон) работает на тепловом расширении: отверстие нагревают индуктором до 300-350 °C, инструмент входит свободно и после остывания держится натягом. Биение 3-5 мкм, момент высокий, тонкий корпус позволяет подлезать в узкие карманы. Минусы: нужна индукционная станция и свой патрон под каждый диаметр.
Как биение убивает стойкость и шероховатость
Зависимость стойкости от биения нелинейная и жёсткая. Цеховое правило: рост биения с 5 до 10 мкм срезает ресурс концевой фрезы примерно вдвое, до 20 мкм – в три-четыре раза. Перегруженный зуб берёт не свою долю нагрузки, температура на кромке растёт, покрытие деградирует, дальше лавина: выкрошился один зуб – нагрузка перешла на соседние – фреза села.
С шероховатостью история похожая. След на поверхности оставляет зуб, вынесенный дальше всех от оси. Биение 15 мкм превращает четырёхзубую фрезу в однозубую по следу: шаг между гребешками равен подаче на оборот, а не на зуб. Ra ухудшается в полтора-два раза, появляется «спиральный» узор. На гидрозажиме или термопатроне с биением 3-5 мкм в резании участвуют все зубья, и Ra 0,8 достигается без выхаживающих проходов.
Баланс оснастки: когда G2.5 перестаёт быть формальностью
До 8000 об/мин дисбаланс оснастки обычно можно игнорировать, выше – уже нет. Центробежная сила растёт как квадрат оборотов: удвоили частоту вращения – вчетверо выросла нагрузка от того же дисбаланса. При 20000 об/мин масса 1 г на радиусе 30 мм создаёт силу порядка 130 Н, и эта вибрация пишется прямо на поверхности детали.
Класс балансировки задаёт стандарт ISO 1940-1 (в отечественной практике – ГОСТ ИСО 1940-1). Для фрезерной оснастки рабочий класс – G2.5. Допустимый остаточный дисбаланс: U = G · 9549 · m / n, где U в г·мм, G – класс в мм/с, m – масса сборки в кг, n – обороты в мин. Сборка 1 кг на 20000 об/мин при G2.5 даёт U около 1,2 г·мм – это крупинка металла массой 0,04 г на радиусе 30 мм. Несимметричный зажимной винт или забитый стружкой паз уже выводят оснастку из класса.
Отсюда практика: выше 10000 об/мин берите оснастку с заводской балансировкой на G2.5 и маркированной допустимой частотой. Симметричные конструкции (термопатрон, гидрозажим) балансируются лучше патронов с боковым винтом. И балансируется сборка целиком: сменили инструмент – дисбаланс изменился.
Вылет инструмента и жёсткость системы
Отжим инструмента растёт как куб вылета – это самый недооценённый фактор точности. Консольно закреплённая фреза ведёт себя как балка: прогиб под радиальной силой пропорционален L³/D⁴, где L – вылет, D – диаметр. Вылет вдвое больше – отжим в восемь раз выше. Диаметр вдвое меньше – жёсткость падает в шестнадцать раз. Поэтому фреза 6 мм с вылетом 40 мм «плывёт» там, где фреза 12 мм с вылетом 30 мм режет спокойно.
Рабочее правило: держите L/D в диапазоне 3-4. При L/D = 5-6 снижайте радиальную глубину и подачу примерно вдвое, выше 6 диаметров переходите на инструмент с твердосплавным телом или на стратегию с малым радиальным съёмом (ae = 5-10% от диаметра) и большой осевой глубиной. Биение и вылет перемножаются: угловая погрешность зажима 0,01 мм на длине посадки 30 мм даёт 0,03 мм на кромке при вылете 90 мм. Короткий патрон с точной посадкой лучше длинного удлинителя «на всякий случай».
Чистота конуса шпинделя и посадка
Стружка в конусе шпинделя – самая дешёвая по цене и самая дорогая по последствиям ошибка. Частица в несколько сотых миллиметра между конусом оправки и конусом шпинделя перекашивает инструмент и добавляет 20-50 мкм биения. Хуже другое: при затяжке она вдавливается в посадочную поверхность и оставляет наклёп. Несколько таких эпизодов – и конус шпинделя теряет геометрию, а это уже ремонт, а не обслуживание.
Что делать. Протирайте конус шпинделя и хвостовик оправки безворсовой салфеткой каждую смену и обязательно после чугуна или графита. Пятно контакта по краске – не менее 70-80%, проверка раз в квартал. Следите за усилием тяги: ослабленный пакет тарельчатых пружин не втягивает оправку до упора, и биение растёт при исправных патроне и инструменте. На токарных станках то же касается посадочных мест револьверной головки.
| Тип крепления | Биение, мкм (3xD) | Момент | Где применять |
|---|---|---|---|
| Цанговый патрон ER | 10-20 (цанга AA: 5-10) | Средний | Универсальные и получистовые работы |
| Силовой фрезерный патрон | 10-15 | Высокий | Черновое фрезерование, фрезы 12-25 мм |
| Гидрозажимной патрон | 3-6 | Средний | Чистовая обработка, гашение вибраций |
| Термопатрон (термозажим) | 3-5 | Высокий | Высокоскоростная обработка, узкие карманы, серия |
| Патрон с боковым винтом | 20-40 | Очень высокий | Только тяжёлая черновая обработка на низких оборотах |
Патрон не «держит инструмент» – он задаёт положение режущей кромки. Пока биение измеряется десятками микрон, разговор о точности станка и качестве фрезы не имеет смысла: система работает по худшему звену, и это почти всегда крепление.
Практика наладки обрабатывающих центров
Типовые ошибки при работе с оснасткой
Ошибки повторяются на всех производствах, и почти все устраняются бесплатно. Первая – вечная цанга: комплект ER работает годами, биение никто не меряет, а изношенная цанга даёт 30-40 мкм вместо паспортных 10. Вторая – затяжка «от души»: гайку тянут трубой вместо динамометрического ключа, цанга деформируется. Третья – зажим хвостовика не на полную длину: инструмент вставляют на 10 мм вместо 25-30, чтобы «поближе», и получают проворот. Четвёртая – лишний вылет «чтобы точно достал». Пятая – небалансированная оснастка на высоких оборотах. Шестая – отсутствие контроля: замер биения индикатором занимает минуту, но его не делают.
Часто задаваемые вопросы
Какое радиальное биение допустимо для чистового фрезерования?
Ориентир – 5 мкм и ниже для финишных операций с требованием Ra 0,8 и точностью размера в пределах 0,02 мм. Для получистовых проходов приемлемо 10 мкм. Всё, что выше 15-20 мкм, годится только для черновой обработки.
Стоит ли переходить с цанговых патронов ER на термозажим?
Переход оправдан при оборотах выше 10000 об/мин, серийной обработке и борьбе за стойкость дорогого твердосплавного инструмента: 3-5 мкм против 10-20 мкм у ER и рост ресурса фрезы в полтора-два раза. При 3000-6000 об/мин и единичных деталях разумнее взять прецизионные цанги класса AA.
Как понять, что оснастку пора балансировать?
Признаки: гул и вибрация шпинделя на холостом ходу выше 8000 об/мин, волнистость поверхности с шагом, кратным обороту, ускоренный износ подшипников. Формально: при оборотах выше 8000-10000 оснастка должна иметь маркировку класса G2.5 по ISO 1940-1 и допустимую частоту вращения.
Какой вылет инструмента считается безопасным?
L/D до 3-4 – рабочая зона без снижения режимов. При L/D 5-6 уменьшайте радиальную глубину и подачу примерно вдвое. Выше 6 диаметров нужны твердосплавное тело инструмента, антивибрационные державки и малый радиальный съём. Отжим растёт пропорционально кубу вылета.
Как часто менять цанги ER?
Цанга – расходник, ориентир ресурса несколько сотен циклов зажима. Практичнее раз в месяц проверять биение индикатором: как только узел выходит за 20 мкм, цангу меняют. Помятые, ржавые цанги и цанги с забитыми прорезями выбраковывают сразу.
Что делать в цеху уже завтра
Начните с измерения. Индикатором с ценой деления 1 мкм замерьте биение всех чистовых инструментов и разложите оснастку на три группы: до 5 мкм – на финиш, 5-15 мкм – на получистовые операции, выше – в черновую или в утиль. Дальше мелочи: динамометрический ключ для гаек ER, салфетка для конуса каждую смену, ограничение вылета по правилу L/D до 4. Только после этого есть смысл вкладываться в гидрозажим или термопатроны – иначе дорогая оснастка встанет в грязный конус и покажет те же 25 мкм.
