Жёсткость станка и вибрации: как они влияют на качество обработки и что проверить
Жёсткость станка и вибрации определяют результат обработки сильнее, чем мощность шпинделя или заявленная точность позиционирования. Жёсткость – это способность системы «станок-приспособление-инструмент-заготовка» сопротивляться упругим отжатиям под силой резания; когда её не хватает, система раскачивается и возникают вибрации. Чем выше статическая и динамическая жёсткость, тем меньше деталь уводит в размере, тем чище поверхность и тем позже появляется автоколебательный дребезг (chatter). Если размер гуляет от детали к детали, на поверхности видна регулярная рябь, а инструмент гибнет раньше срока – обычно причина именно в недостаточной жёсткости или в возбудившихся вибрациях, а не в «плохом» материале заготовки.
Ниже – из чего складывается жёсткость станка, откуда берутся вынужденные колебания и автоколебания, как они бьют по точности и стойкости инструмента и что конкретно проверить на своём оборудовании, чтобы поймать проблему до брака партии.
Кратко: главное
- Жёсткость – это сопротивление упругому отжатию под силой резания. Измеряется в Н/мкм: на сколько микрон отожмётся инструмент относительно заготовки при заданной нагрузке.
- Общая жёсткость равна жёсткости самого слабого звена. Мощная станина не спасёт, если инструмент вылетает на пять диаметров или заготовка зажата без люнета.
- Вибрации бывают вынужденными и автоколебательными. Вынужденные приходят от дисбаланса и прерывистого резания, дребезг система генерирует сама из-за регенерации следа.
- Дребезг оставляет волну на детали и выкрашивает кромку. Он ограничивает предельную глубину резания и заставляет снижать режимы.
- Большинство проблем ловится без приборов: вылет инструмента, зажим заготовки, зазоры в направляющих, подшипники шпинделя, балансировка оснастки.
Жёсткость станка и вибрации: как они связаны
Жёсткость и вибрации – две стороны одного явления: чем податливее система, тем легче в ней возбуждаются колебания. Жёсткость выражают в ньютонах на микрометр (Н/мкм) – это сила, нужная, чтобы отжать инструмент относительно заготовки на один микрон. У жёсткого обрабатывающего центра статическая жёсткость в зоне резания измеряется десятками и сотнями Н/мкм, у изношенного станка падает в разы. При точении силой 800-1000 Н разница между 50 и 15 Н/мкм означает отжатие 16 или 60 микрон – и это прямо ложится в погрешность диаметра. Статическая жёсткость отвечает за размер под постоянной нагрузкой, за склонность к дребезгу – динамическая, которая учитывает ещё массу и демпфирование.
Откуда берутся вибрации при обработке
Все колебания при резании делятся на две группы: вынужденные и автоколебания. Вынужденные имеют внешний источник с понятной частотой: дисбаланс инструмента или заготовки, биение шпинделя, удары зубьев фрезы, дефекты подшипников, вибрация от соседнего оборудования через фундамент. Их частота привязана к оборотам и числу зубьев, поэтому они предсказуемы: устраните источник или уйдите с резонансной частоты – и амплитуда упадёт.
Автоколебания, или регенеративный дребезг, коварнее: система возбуждает их сама, без внешнего периодического источника. Инструмент оставляет на поверхности волнистый след, на следующем обороте снимает стружку переменной толщины по этому следу, сила резания пульсирует в такт, и колебание само себя подпитывает. Чем ниже жёсткость, тем при меньшей глубине резания начинается самовозбуждение. Физику самовозбуждающихся колебаний подробно разбирает статья «Автоколебания» в Википедии.
Как вибрации портят деталь и инструмент
Недостаток жёсткости и вибрации бьют сразу по трём параметрам: точности размера, шероховатости и стойкости инструмента. Упругое отжатие уводит инструмент от траектории, и диаметр выходит за поле допуска, а по геометрии появляются конусность и огранка. Дребезг оставляет регулярную волнистость и «рыбью чешую», которую финишный проход не уберёт: Ra подскакивает в несколько раз против расчётной. Переменная нагрузка выкрашивает режущую кромку, особенно у твёрдого сплава и керамики, стойкость падает в разы, а из-за шума и тряски приходится снижать режимы. График ниже показывает, как предельная глубина резания без дребезга зависит от жёсткости.
Статическая и динамическая жёсткость – в чём разница
Статическая жёсткость отвечает за точность размера, динамическая – за склонность к вибрациям. Статическую легко измерить: нагрузили инструмент постоянной силой, замерили отжатие, поделили одно на другое. Она определяет, насколько деталь уйдёт в размере при снятии припуска. Динамическая жёсткость учитывает массу и демпфирование и задаёт порог дребезга: два узла с равной статической жёсткостью, но разным демпфированием ведут себя по-разному. Чугун гасит колебания лучше сварной стальной рамы, а преднатянутые подшипники добавляют демпфирования шпинделю. Поэтому под тяжёлое резание смотрят не только на массу и точность, но и на конструкцию узлов. Сопоставить классы оборудования удобно по каталогу Metal-Tec.
| Причина / узел | Как проявляется на детали | Что проверить |
|---|---|---|
| Большой вылет инструмента | Дребезг, волна, увод размера при заглублении | Сократить вылет, взять державку большего сечения |
| Слабый зажим заготовки | Огранка, смещение, вырыв на выходе | Усилие зажима, длина зажатой части, люнет, центр |
| Зазор в направляющих | Плавающий размер, ступени, конусность | Регулировка клиньев и планок, преднатяг ШВП |
| Износ подшипников шпинделя | Огранка, шум, рост Ra на высоких оборотах | Радиальное и осевое биение шпинделя индикатором |
| Дисбаланс оснастки | Вынужденная вибрация, растущая с оборотами | Балансировка оправки, чистота конуса |
Жёсткость станка нельзя оценить по одному узлу: она определяется всей цепочкой от фундамента до режущей кромки, и любое податливое звено становится источником вибраций независимо от того, насколько массивна станина.

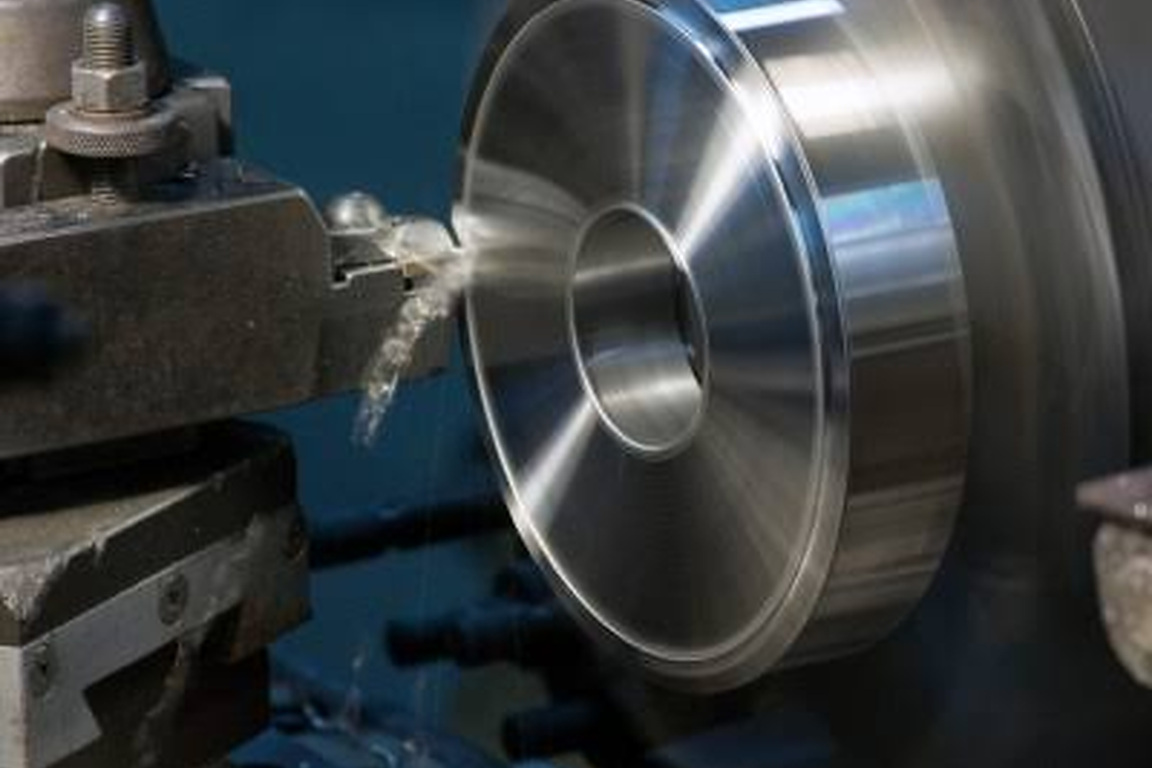

Общий принцип механической обработки резанием
Что проверить на станке: практический чек-лист
Диагностику ведут от инструмента к станку, начиная с самых дешёвых и частых причин. Вылет консольного инструмента держат в пределах трёх-четырёх диаметров: каждое лишнее удлинение резко роняет жёсткость, ведь податливость растёт пропорционально кубу вылета. Проверьте усилие зажима и длину зажатой части, при длинных валах ставьте люнет или задний центр. Грязный конус и несбалансированная оправка дают биение и вибрацию, растущую с оборотами.
Дальше сам станок: зазоры в направляющих и преднатяг шариковинтовых пар, радиальное и осевое биение шпинделя индикатором, состояние фундамента и виброизоляции. И режимы: смена оборотов на 15-20% часто выводит систему из резонанса, а меньший вылет и попутное фрезерование гасят дребезг эффективнее простого снижения подачи. Под задачи, где жёсткость критична, подбирайте оборудование прицельно: токарные станки с ЧПУ и фрезерные обрабатывающие центры с ЧПУ различаются по классу жёсткости, а финишную геометрию удобнее держать на шлифовальных станках.
Часто задаваемые вопросы
Что такое жёсткость станка и в чём её измеряют?
Это способность системы сопротивляться упругому отжатию под силой резания. Измеряют в ньютонах на микрометр (Н/мкм): значение показывает, какая сила нужна, чтобы отжать инструмент относительно заготовки на один микрон. Чем выше жёсткость, тем меньше деталь уводит в размере и тем позже начинается дребезг.
Чем отличается дребезг от обычной вибрации?
Вынужденная вибрация имеет внешний источник с известной частотой: дисбаланс, биение шпинделя, удары зубьев фрезы. Дребезг (автоколебания) система возбуждает сама за счёт регенерации волнистого следа, без внешнего источника. Он сильнее зависит от жёсткости и демпфирования и ограничивает предельную глубину резания.
Как быстро понять, что виновата именно жёсткость?
Признаки: регулярная волна и «рыбья чешуя» на поверхности, резкий рост шероховатости, плавающий размер и конусность, выкрашивание кромки, усиление шума при заглублении. Если снижение вылета или смена оборотов на 15-20% заметно улучшает результат – причина в жёсткости и вибрациях, а не в материале.
Можно ли поднять жёсткость без замены станка?
Часто да. Сократите вылет инструмента и возьмите державку большего сечения, усильте зажим и поддержите заготовку люнетом или центром, отрегулируйте зазоры и преднатяг ШВП, сбалансируйте оснастку, проверьте биение шпинделя. Эти меры нередко дают больший эффект, чем покупка более мощной машины.
Что важнее для точности – статическая или динамическая жёсткость?
Для стабильности размера решает статическая: она определяет отжатие под постоянной нагрузкой. За склонность к дребезгу отвечает динамическая, учитывающая массу и демпфирование. На чистовых операциях с малыми силами критичнее статическая составляющая, на тяжёлом черновом резании – динамическая.
Как удержать точность на практике
Порядок действий такой: найдите в цепочке «станок-приспособление-инструмент-заготовка» самое слабое звено и устраните его первым, а не усиливайте наугад всё подряд. Сократите вылет инструмента, проверьте зажим и биение шпинделя, отрегулируйте зазоры, при необходимости выйдите из резонанса сменой оборотов. Если дребезг и увод размера сохраняются на нужных режимах, станок исчерпал запас жёсткости под вашу задачу – стоит подбирать оборудование более высокого класса. Сопоставить машины по назначению удобно по каталогу Metal-Tec: для силового точения смотрите токарные станки с ЧПУ, а для финишной геометрии – шлифовальные станки.
